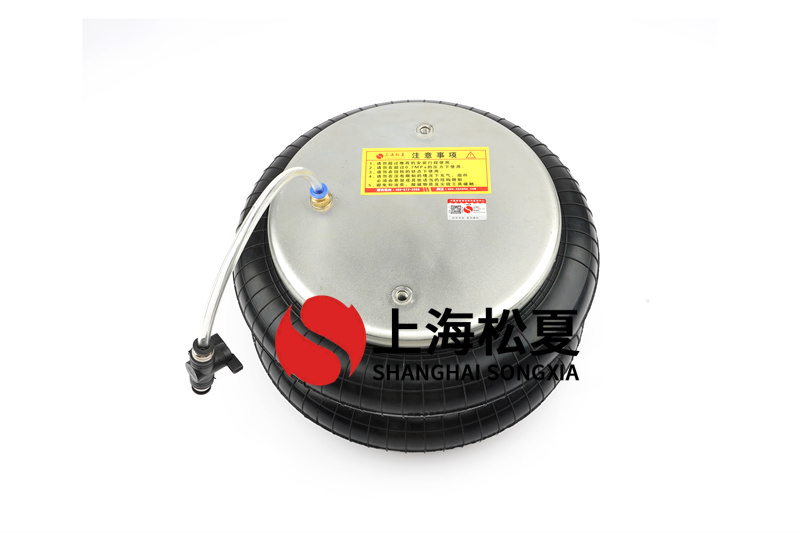

氣囊式氣缸組裝成部件
氣囊式氣缸放置于旋轉螺栓內部的內置旋轉盤上。內置轉盤的上表層邊緣固定有兩個旋轉螺栓，2個旋轉螺栓圍繞內置旋轉盤的對稱分布。鎖緊連接座由上下2個鎖緊螺絲固定。將內置轉盤通過螺紋置于底座套內，置于內置轉盤上，適度松掉鎖緊螺絲，手動移動旋轉螺栓推動內置轉盤。旋轉，上下調整內置轉盤，實現氣囊式氣缸高度無級調節，比靠側板調節更準確。
氣囊式氣缸高度調節底座包括底座套、鎖緊螺絲、內置旋轉盤和旋轉螺栓；基套是一個有間隙的圓柱體。間隙兩邊的油缸設有鎖緊連接座。間隙通過鎖緊連接座通過鎖緊螺絲鎖緊。在基套內內壁設有內螺紋；內置轉盤外側有外螺紋，內置轉盤置于底座套內，外螺紋與內螺紋相符合，內置轉盤的上表層邊緣圓盤用旋轉螺栓固定。
氣囊式氣缸利用氣體的可壓縮性實現彈性作用。這是一種具有彈簧作用，具有非線性特點，其特點線能夠根據需要設計成比較的曲線，剛度隨著載荷的改變而變化，使彈簧設備?？梢酝瑫r承受軸向和軸向載荷。能夠獲得通過調節內壓不同承載力，滿足多種載荷的需求，重量輕，使用壽命長，高頻減震和隔音性能為好的。
